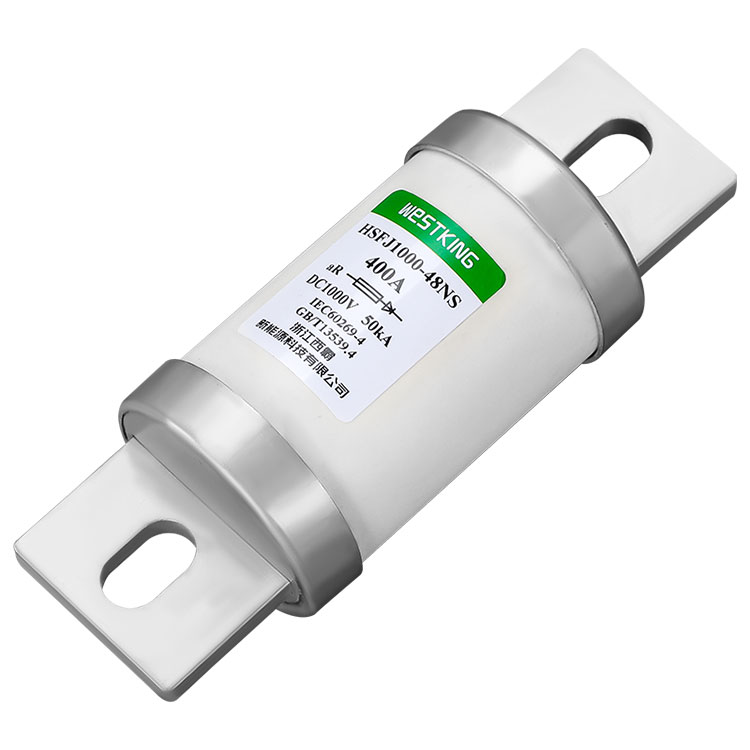

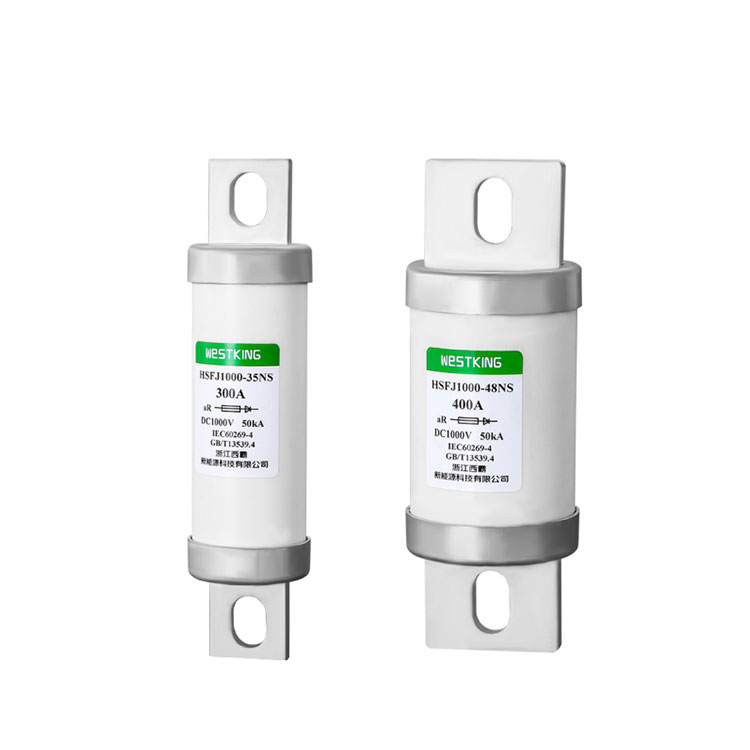

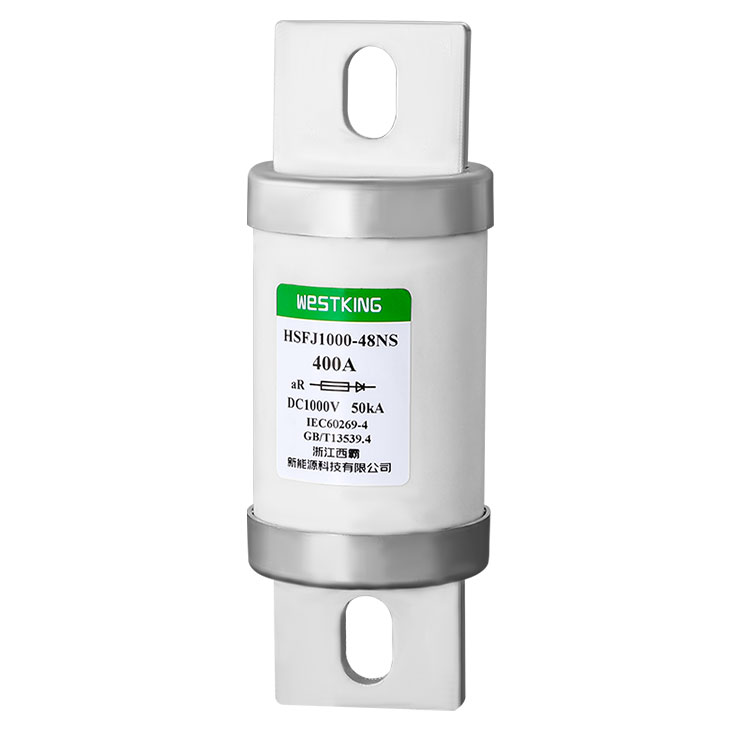

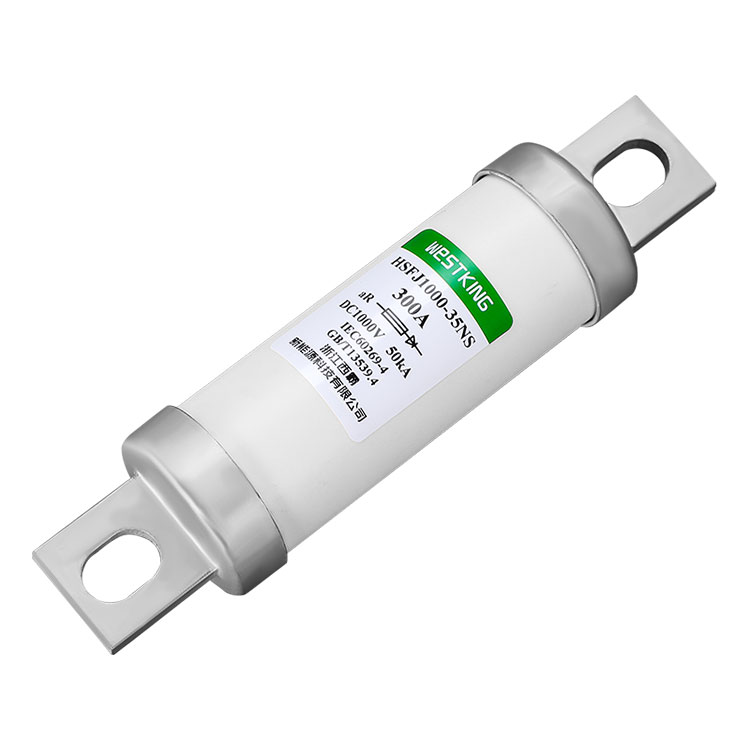

ওয়েস্টকিং এর HSFJ1000 সিরিজের ডিসি ফিউজ
বিভিন্ন পাওয়ার সিস্টেমের জন্য নির্ভরযোগ্য সুরক্ষা প্রদানের জন্য ডিজাইন করা হয়েছে। এই ফিউজগুলি নলাকার, দ্রুত-অভিনয়কারী ফিউজ যা বোল্টের সাথে সংযুক্ত থাকে, যা উচ্চ-শক্তি প্রয়োগে ব্যবহারের জন্য উপযুক্ত করে তোলে। এগুলি সেমিকন্ডাক্টর ডিভাইস যেমন ইনভার্টার, রেকটিফায়ার এবং কনভার্টারগুলির পাশাপাশি ব্যাটারি এবং মোটর ডিভাইসগুলিকে রক্ষা করার জন্য আদর্শ। এই ফিউজগুলি সাধারণত রেল ট্রানজিট এবং চার্জিং স্টেশনগুলির মতো শিল্পগুলিতে ব্যবহৃত হয়, যেখানে উচ্চ স্তরের শক্তি এবং নির্ভরযোগ্যতা অপরিহার্য।
ওয়েস্টকিং-এর HSFJ1000 সিরিজের ডিসি ফিউজগুলি দ্রুত অ্যাকশন প্রতিক্রিয়া, নিম্ন তাপমাত্রা বৃদ্ধি এবং ভাল অ্যান্টি-ভাইব্রেশন কর্মক্ষমতা সহ বিভিন্ন সুবিধা প্রদানের জন্য ডিজাইন করা হয়েছে। এই বৈশিষ্ট্যগুলি নিশ্চিত করে যে ফিউজগুলি কার্যকরভাবে পাওয়ার সিস্টেম এবং এর সাথে সংযুক্ত ডিভাইসগুলিকে শর্ট-সার্কিট এবং ওভারকারেন্ট অবস্থা থেকে রক্ষা করতে পারে। ফিউজগুলি ইনস্টল করা এবং রক্ষণাবেক্ষণ করাও সহজ, এগুলিকে বিভিন্ন অ্যাপ্লিকেশনের জন্য ব্যবহারিক পছন্দ করে তোলে।
টাইপ | রেটেড ভোল্টেজ | রেট কারেন্ট |
HSFJ1000-35-NS-(Amp) | 1000VDC/1250VAC | 100A,150A,200A,250A,300A |
HSFJ1000-48-NS-(Amp) | 1000VDC/1250VAC | 300A,350A,400A,450A,500A |
ব্যবহার শ্রেণী: aR
রেট ব্রেকিং ক্ষমতা: 50kA
IEC/EN 60269-4
RoHS অনুগত
দ্রুত পাওয়ার কাটঅফ: দ্রুত-অভিনয় ফিউজগুলি দ্রুত বর্তমান সমাপ্তি প্রদান করে, দুর্ঘটনার ক্ষতি কমিয়ে দেয়।
নির্ভরযোগ্যতা: বোল্ট-সংযুক্ত নকশা কঠোর পরিবেশে স্থিতিশীলতা এবং নির্ভরযোগ্যতা বাড়ায়।
সহজ ইনস্টলেশন: সাধারণ ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য প্রমিত বোল্ট-সংযুক্ত ফিউজ ডিজাইন।
ব্যাপক প্রযোজ্যতা: ডিসি সাধারণ বাস, ডিসি ড্রাইভ পাওয়ার কনভার্টার/রেকটিফায়ার, কম-রেটেড ভোল্টেজ স্টার্টার এবং উচ্চ-ভোল্টেজ ট্র্যাকশন ইনভার্টার সহ বিভিন্ন পাওয়ার সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ।
নিরাপত্তা: ত্রুটির সময় সরঞ্জাম এবং কর্মীদের রক্ষা করুন।
পরিবেশ সচেতনতা: পরিবেশ-বান্ধব উপকরণ উত্পাদনে ব্যবহৃত হয়।
শক্তি দক্ষতা: উচ্চ পাওয়ার কাটঅফ গতি শক্তি সংরক্ষণে অবদান রাখে।
ওয়েস্টকিং-এর HSFJ1000 সিরিজের উত্তর আমেরিকান-শৈলীর বোল্ট-সংযুক্ত উচ্চ-গতির ফিউজগুলি প্রাথমিকভাবে ডিসি সাধারণ বাস, ডিসি ড্রাইভ পাওয়ার কনভার্টার/রেকটিফায়ার, কম-রেটেড ভোল্টেজ স্টার্টার এবং উচ্চ-ভোল্টেজ ট্র্যাকশন ইনভার্টারগুলির সুরক্ষার জন্য ডিজাইন করা হয়েছে।
এই ফিউজগুলি বৈদ্যুতিক সিস্টেমে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, কারণ তারা বর্তমান ওভারলোড বা শর্ট সার্কিটের ক্ষেত্রে দ্রুত বিদ্যুৎ সরবরাহ বন্ধ করে দিতে পারে।
এই বৈশিষ্ট্যটি সরঞ্জামের নিরাপত্তা নিশ্চিত করে এবং ক্ষতি প্রতিরোধ করে, এগুলিকে বিভিন্ন পাওয়ার সিস্টেমের একটি অপরিহার্য অংশ করে তোলে।
• is09001 iatf16949
চীন
টাইপ | I2t(A2s) | শক্তি ক্ষয় 1.0ইন (w) | মাউন্টিং বল্টু/ টর্ক | |
গলে যাওয়া | ক্লিয়ারিং | |||
HSFJ1000-35-NS-100A | 2400 | 12700 | 18.0 | বোল্ট M10 ইনস্টল করুন প্রস্তাবিত মাউন্ট টর্ক 20.0 N▪m |
HSFJ1000-35-NS-150A | 5100 | 26500 | 28.0 | |
HSFJ1000-35-NS-200A | 16100 | 61500 | 41.0 | |
HSFJ1000-35-NS-250A | 25300 | 115000 | 48.0 | |
HSFJ1000-35-NS-300A | 27000 | 165000 | 53.0 |
টাইপ | I2t(A2s) | শক্তি ক্ষয় 1.0ইন (w) | মাউন্টিং বল্টু/ টর্ক | |
গলে যাওয়া | ক্লিয়ারিং | |||
HSFJ1000-48-NS-300A | 27100 | 16500 | 53.0 | বোল্ট M10 ইনস্টল করুন প্রস্তাবিত মাউন্ট টর্ক 20.0 N▪m |
HSFJ1000-48-NS-350A | 43000 | 232000 | 60.0 | |
HSFJ1000-48-NS-400A | 72000 | 325000 | 65.0 | |
HSFJ1000-48-NS-450A | 79000 | 32000 | 79.0 | |
HSFJ1000-48-NS-500A | 10600 | 370000 | 90.0 |
পরিবেষ্টিত তাপমাত্রা:
সাধারণ অপারেটিং শর্ত: সর্বোচ্চ পরিবেষ্টিত তাপমাত্রা 40 ডিগ্রি সেলসিয়াসের বেশি হওয়া উচিত নয় এবং 24-ঘন্টা গড় তাপমাত্রা 35 ডিগ্রি সেলসিয়াসের বেশি হওয়া উচিত নয়। সারা বছর পরিমাপ করা গড় তাপমাত্রা এর থেকে কম হওয়া উচিত এবং সর্বনিম্ন পরিবেষ্টিত তাপমাত্রা -5 ডিগ্রি সেলসিয়াসের নিচে হওয়া উচিত নয়।
অনুমোদিত অপারেটিং শর্ত: -40°C থেকে 85°C।
উচ্চতা:
সাধারণ অপারেটিং শর্ত: ইনস্টলেশন উচ্চতা 2000m অতিক্রম করা উচিত নয়.
অনুমোদিত অপারেটিং শর্ত: 2000 মি থেকে 4500 মি।
বায়ুমণ্ডলীয় অবস্থা:
স্বাভাবিক অপারেটিং শর্ত: 40°C এ আপেক্ষিক আর্দ্রতা 50% এর বেশি না সহ পরিষ্কার বাতাস। নিম্ন তাপমাত্রায় উচ্চ আর্দ্রতা অনুমোদিত, এবং তাপমাত্রা পরিবর্তনের কারণে মাঝে মাঝে মাঝারি ঘনীভবন ঘটতে পারে।
অনুমোদিত অপারেটিং শর্ত: আপেক্ষিক আর্দ্রতা সুস্পষ্ট ঘনীভবন ছাড়া 95% এর বেশি হয় না।
ইনস্টলেশন শর্তাবলী:
WESTKING এর FUSE প্রকৃত পরিস্থিতি অনুযায়ী অনুভূমিকভাবে বা উল্লম্বভাবে ইনস্টল করা উচিত। নিশ্চিত করুন যে বৈদ্যুতিক ক্লিয়ারেন্স 8 মিমি এর কম নয় এবং ক্রিপেজের দূরত্ব 10 মিমি এর কম নয়। ইনস্টলেশন শর্ত নিম্নরূপ:
ক) উল্লেখযোগ্য কম্পন এবং প্রভাব কম্পন নেই এমন জায়গায়;
b) মিডিয়াতে বিস্ফোরণের ঝুঁকি ছাড়াই এবং কোন গ্যাস বা ধূলিকণা নেই যা ধাতু ক্ষয় করতে পারে এবং নিরোধক ধ্বংস করতে পারে;
গ) বৃষ্টি, তুষার, বা বরফের আক্রমণ নেই এমন জায়গায়।
প্যাকেজিং এবং স্টোরেজ:
প্যাকেজিং: ঢেউতোলা কাগজের ভিতরের বাক্স, বাইরের শক্ত কাগজ, বৃষ্টি, আর্দ্রতা এবং ভঙ্গুর নিরাপত্তা চিহ্ন সহ।
সঞ্চয়স্থান: তাপমাত্রা -40°C থেকে 40°C; আপেক্ষিক আর্দ্রতা 40 ডিগ্রি সেলসিয়াসে 70%, 30 ডিগ্রি সেলসিয়াসে 80% এবং 20 ডিগ্রি সেলসিয়াসের নিচে 90% এর বেশি নয়; জলরোধী, আর্দ্রতা শোষণের কারণে তরল জল এবং বিকৃতির সাথে যোগাযোগ এড়ান; অগ্নিরোধী
ব্যবহার এবং রক্ষণাবেক্ষণ:
ওয়েস্টকিং-এর ফিউজ নিয়মিতভাবে নিবেদিত কর্মীদের দ্বারা পরিষ্কার এবং রক্ষণাবেক্ষণ করা উচিত, ফাস্টেনারগুলির অবস্থা পরিদর্শন করা উচিত এবং নিরাপদ অপারেশন নিশ্চিত করা উচিত। ফিউজ উপাদানটি গলে গেলে, এটিকে একই স্পেসিফিকেশনের ফিউজ দিয়ে প্রতিস্থাপন করুন এবং বেস থেকে ধুলো এবং অন্যান্য দূষক অপসারণের দিকে মনোযোগ দিন।
